New Products
)
)
)
)
뛰어난 가치

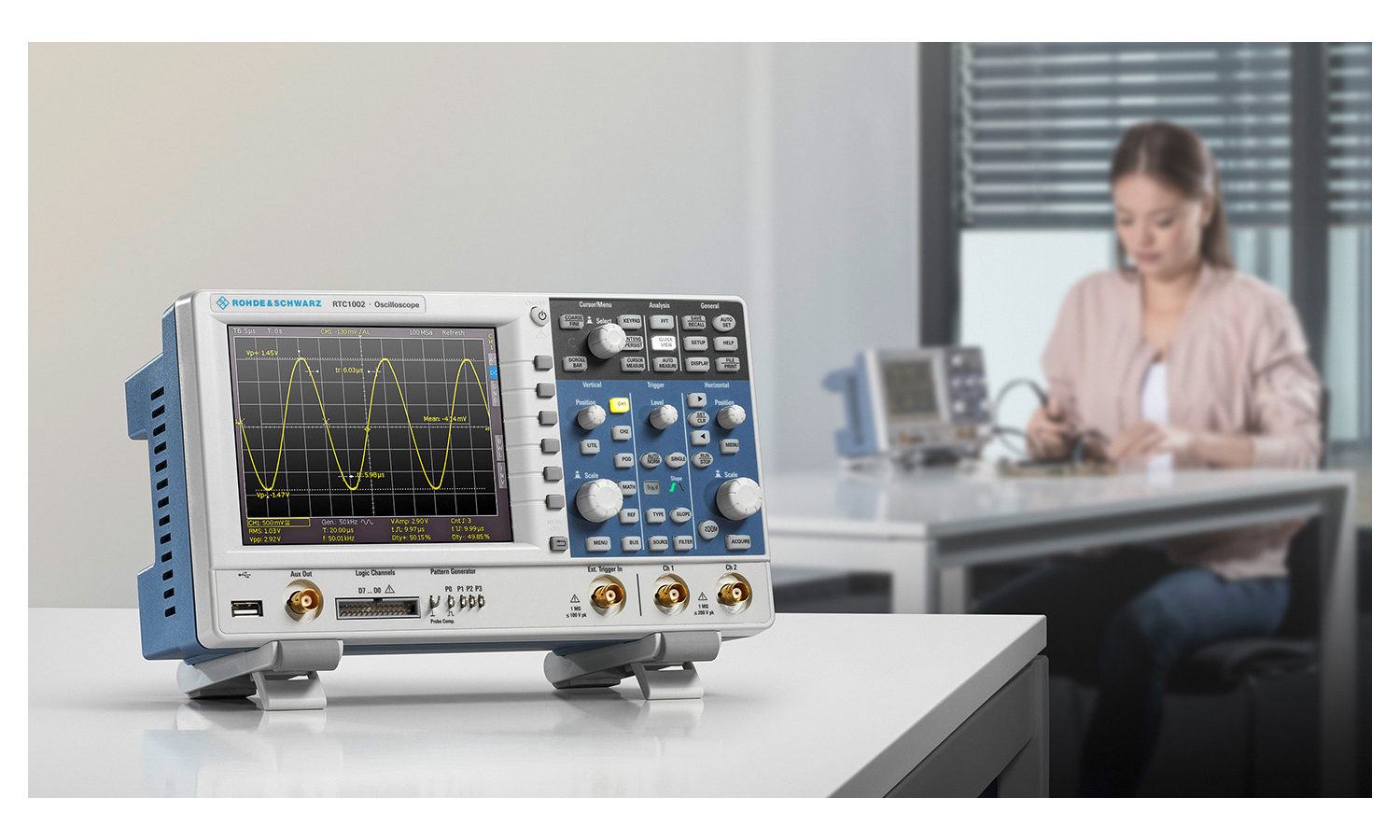

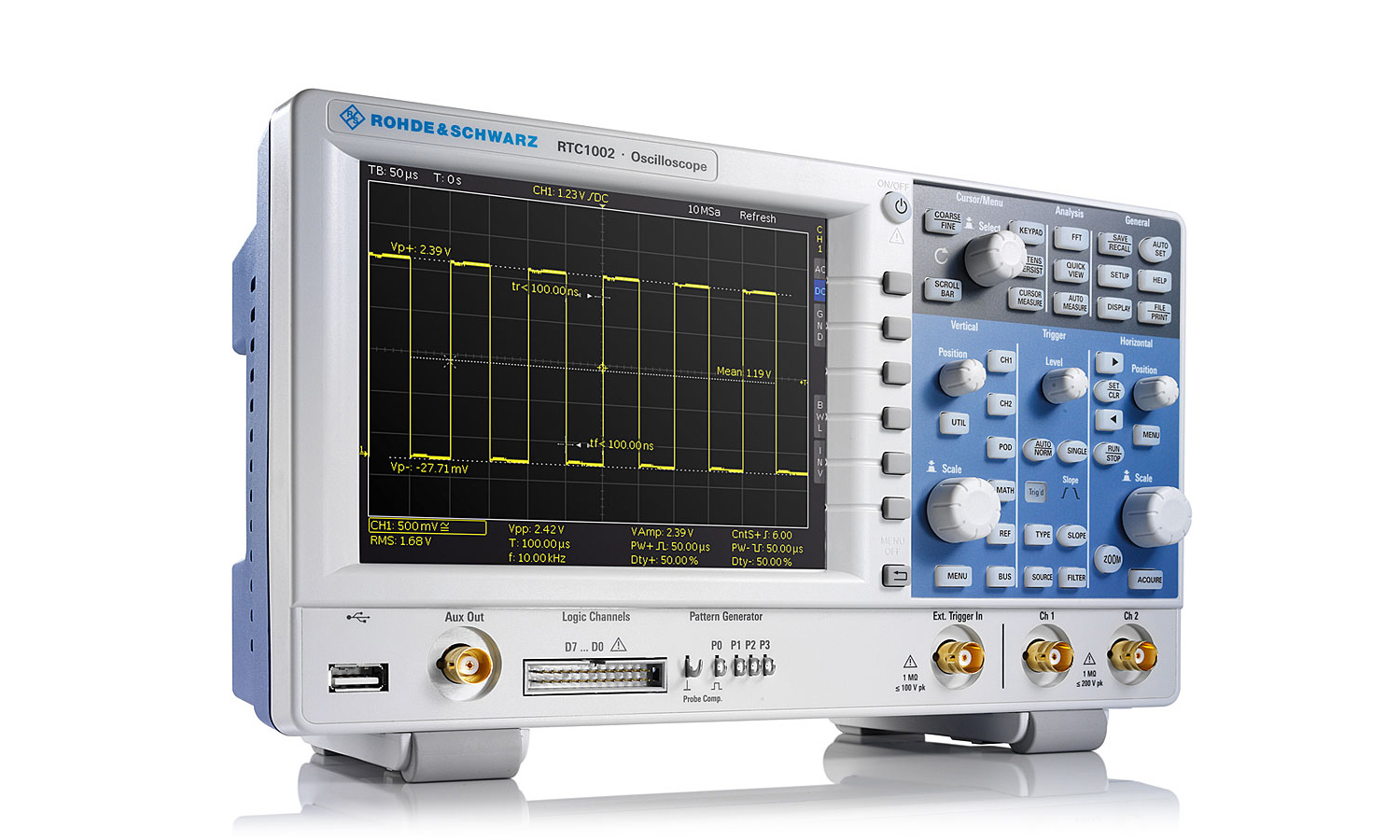

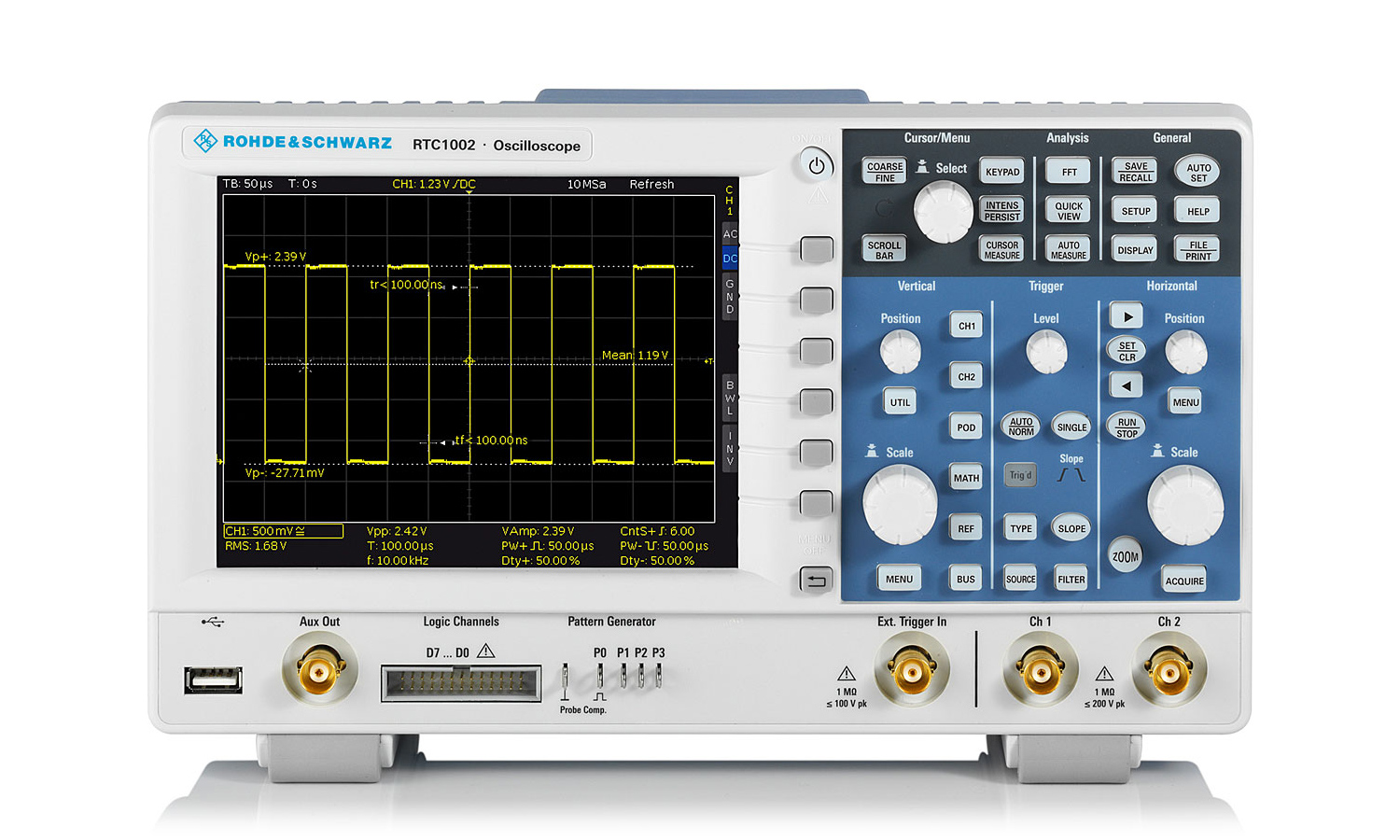

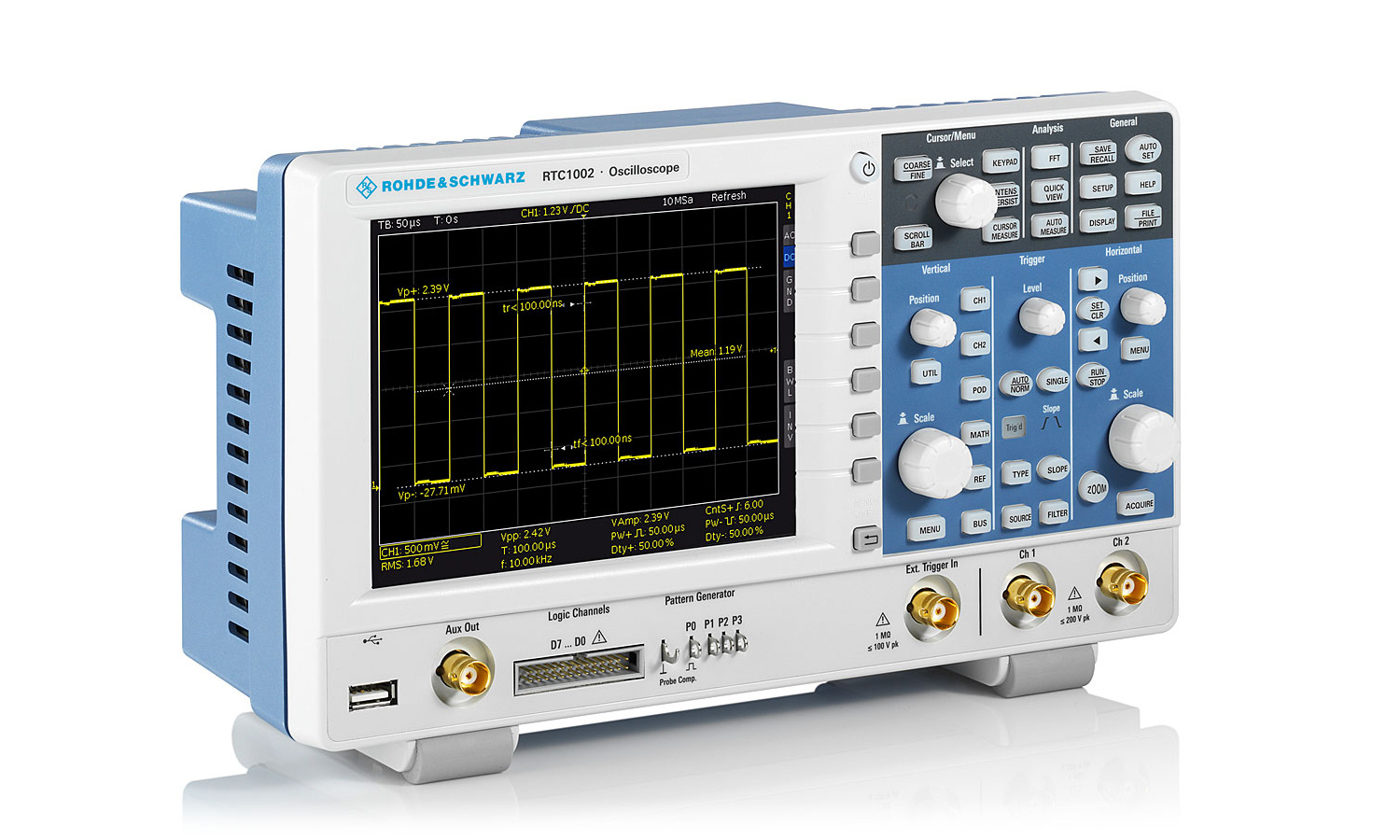

R&S®RTC1000 Oscilloscope가 특별한 이유는 고감도, 다기능, 합리적 가격 때문입니다. 다양한 기능 덕분에 임베디드 개발자부터 서비스 기술자, 교육자까지 광범위한 사용자를 지원합니다. 팬리스 디자인의 고성능, 첨단 기술이 오늘날의 고객의 높은 요구 사항을 만났습니다.
주요 사항
- 대역폭: 50 MHz ~ 300 MHz
- 최대 샘플링 속도: 2 Gsample/s
- 최대 메모리 크기: 2 Msample
- MSO: 8개 디지털 채널, 옵션, 부품 교체 가능
- 패턴 발생기: 최대 50 Mbit/s의 4비트 패턴
기능 및 장점
- 뛰어난 하드웨어 기반 Acquisition - 동급 최고의 하드웨어 기반 Acquisition으로 정밀 측정 결과 보장
- 다목적 측정 기능 - 퀵뷰: 버튼 하나로 주요 결과 표시
- MSO 옵션을 이용한 로직 분석 - 8개의 추가 디지털 채널
- 직렬 버스 분석 - 하드웨어 기반 트리거링 및 디코딩
- 디지털 전압계 - 전계 강도 측정 및 표시
- 파형 및 패턴 발생기 - 아날로그 및 디지털 자극 생성
사용 가능한 모델
| 제품이름 | 대역폭 | 채널 | 샘플레이트 | 최대 메모리 크기 | 옵션 MSO |
| R&S®RTC1002 | 50 MHz | 2 | 2 Gsample | 2 Msample | 8개 디지털 채널 |
| R&S®RTC1002 + RTC-B220 | 70 MHz | 2 | 2 Gsample | 2 Msample | 8개 디지털 채널 |
| R&S®RTC1002 + RTC-B221 | 100 MHz | 2 | 2 Gsample | 2 Msample | 8개 디지털 채널 |
| R&S®RTC1002 + RTC-B222 | 200 MHz | 2 | 2 Gsample | 2 Msample | 8개 디지털 채널 |
| R&S®RTC1002 + RTC-B223 | 300 MHz | 2 | 2 Gsample | 2 Msample | 8개 디지털 채널 |
사양
| 수직 시스템 | ||
| 채널 수 | 2 | |
| 대역폭 |
R&S®RTC1002 (R&S®RTC-B220/-B221/-B222/-B223 사용 시) | 50 MHz, 70 MHz, 100 MHz, 200 MHz, 300 MHz |
| 상승 시간(계산값) | R&S®RTC1002 R&S®RTC-B220/-B221/-B222/-B223) | 7 ns, 5 ns, 3.5 ns, 1.75 ns, 1.15 ns |
| 입력 임피던스 | 1 MΩ ± 2% || 14 pF ± 2 pF | |
| 입력 감도 | 모든 범위의 최대 대역폭 | 1 mV/div ~ 10 V/div |
| DC 게인 정확도 | 오프셋 및 위치 = 0, 자체 조정 후 최대 작동 온도 변화 ±5°C | |
| 입력 감도 전체 범위 | 3% | |
| Acquisition 시스템 | ||
| 최대 실시간 샘플링 속도 | 1 Gsample/s; 2 Gsample 인터리브 상태 | |
| Acquisition 메모리 | 1 Msample; 2 Msample 인터리브 상태 | |
| 수평 시스템 | ||
| 시간 기반 범위 | 1 ns/div ~ 100 s/div | |
| 트리거 시스템 | ||
| 트리거 타입 | standard | 엣지, 폭, 비디오 (PAL, SECAM, PAL-M, SDTV, HDTV) 패턴, 타임아웃 |
| 옵션 | I2C, SPI, UART/RS-232/RS-422/RS-485, CAN/LIN | |
| 분석 및 측정 기능 | ||
| QuickView | 버튼만 누르면 내부 측정값이 파형에 직접 기록되고 지속적으로 업데이트됩니다 | 피크 간 전압, 포지티브/네거티브 피크, 상승/하강 시간, 평균값, RMS 값, 시간, 주파수 |
| 자동 측정 | 버스트 폭, 포지티브/네거티브 펄스 카운트, 상승/하강 엣지 카운트, 평균값, RMS 사이클기, RMS, 평균 사이클, 피크±, 주파수, 주기, 진폭, 기준 레벨, 포지티브/네거티브 오버슈트, 펄스폭, 듀티 사이클±, 상승/시간, 지연, 위상 | |
| 파형 연산 | 더하기, 빼기, 곱하기, 나누기, FFT | |
| MSO 옵션 | ||
| 디지털 채널 | 8 (1개 로직 프로브) | |
| 샘플링 속도 | 1 Gsample/s | |
| Acquisition 메모리 | 1 Msample | |
| 파형 발생기 옵션 | ||
| 분해능, 샘플링 속도 | 8비트, 978 ksample/s | |
| 진폭 | high Z, 50 Ω | 60 mV ~ 6 V (Vpp), 30 mV ~ 3 V (Vpp) |
| DC 오프셋 | sine | 0.1 Hz ~ 50 kHz |
| 펄스/직사각 및 램프/삼각 | 0.1 Hz ~ 10 kHz | |
| 4비트 패턴 발생기 옵션 | ||
| 프로그래밍 가능 패턴 | 샘플 시간 | 20 ns ~ 42 s, 위/아래 |
| 메모리 크기 | 2048개 샘플 | |
| 4비트 계수기 | 주파수 | 100 mHz ~ 50 MHz |
| 정현파 | 주파수 | 1 mHz ~ 500 kHz |
| 디지털 전압계 | ||
| 측정 | DC, AC + DC RMS, AC RMS 분해능 | 최대 3자릿수 |
| 주파수 계수기 | ||
| 분해능 | 6자릿수 | |
| 일반 데이터 | ||
| 스크린 | 6.5" VGA 컬러 디스플레이 (640 × 480 픽셀) | |
| 인터페이스 | 1 x USB 호스트, USB 기기, LAN | |
| 가청 노이즈 | 0.3미터 거리에서 최대 음압 수준 | 30.4 dB(A) |
| 치수 | W × H × D | 285 mm × 175 mm × 140 mm (11.22 in × 6.89 in × 5.51 in) |
| 무게 | 1.7 kg (3.75 lb) | |
문서 자료
| 제목 | 다운받기 |
|---|---|
| R&S®RTC1000 Oscilloscope - 데이터 시트 | 다운로드 |
| R&S®RTC1000 Oscilloscope - 제품 브로슈어(영문) | 다운로드 |
| R&S®RTC1000 Oscilloscope - 제품 브로슈어(한글) | 다운로드 |
R&S®RTC1000 Oscilloscope - 비디오
