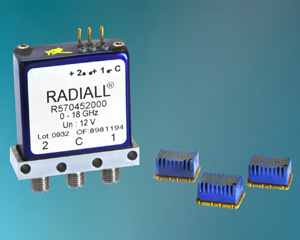

SPDT 타입 동축 스위치

SPDT 스위치 선택 가이드

라디알은 각 분야의 고객이 필요로 하는 다양한 스위치를 생산하고 있습니다. 아래의 표를 참조하여 자신의 분야에 맞는 스위치를 선택할 수 있습니다. (영업상담: 070-7872-0701)

예)

1. RF 커넥터의 경우, SMA 26.5 GHz → F 2. 타입을 Failsafe로 할 경우 → 1 3. Voltage를 12V를 선택 → 2 4. TTL 옵션 없이 → 0 5. 옵션을 Positive common을 선택 → 1 6. Terminal를 Solder pins → 0

─▶

나에게 맞는 스위치는 R570F12010

Slim Line	RAMSES			PLATINUM	Series	Digital Posiotion
SPDT	SPDT			SPDT	Configuration
R596	R570	R572	R570	R595		R 1-3:
3	-	-	-	-	DC - 3 GHz	4. RF connectors
8	-	-	-	-	DC - 8 GHz
-	-	3	3	-	SMA 3 GHz
-	-	-	-	3	SMA 6 GHz
-	-	4	4	-	SMA 18 GHz
-	-	-	-	4	SMA 20 GHz
-	-	F	F	F	SMA 26.5 GHz
-	-	8	8	8	SMA 2.9 40 GHz
-	-	J	J	-	2.4mm 50 GHz
-	-	B/C	B/C	-	SMB/SMC 3 GHz
-	-	E	E	-	QMA 6 GHz
-	-	9	9	-	DIN 1.6/5.6, 2.5 GHz
-	-	H	H	-	Mini SMB 3 GHz
-	-	-	A	-	Pc board mount 3 GHz
-	0	-	-	-	N 3 GHz
-	1	-	-	-	N 12.4 GHz
-	2	-	-	-	BNC 3 GHz
-	5	-	-	-	TNC 3 GHz
-	6	-	-	-	TNC 12.4 GHz
-	D	-	-	-	TNC 18 GHz
1/9	1/2	1	1/2	-	Failsafe*	5. Type
3	3/4/5/6	3	3/4/5/6	3/4/5/6	Latching*
2	2	2	2	-	12V	6. Voltage
-	-	-	-	7	15V
3	-	-	-	3	24V
-	3	3	3	-	28V
-	0	0	0	-	Without	7. TTL opt./model
-	1	-	1	-	With
-	-	-	-	1	SPDT non terminated
1	-	-	-	-
-	0	0	0	1	Without option	8. Options
-	1	1	1	1	Positive common
-	3	-	3	-	Supression diodes
-	4	-	4	-	Suppression diodes and positive common
-	-	-	-	2	Compatible with TTL driver
0	-	-	-	-
0	-	-	-	-	Standard packaging	9. Terminals
2	-	-	-	-	Tape and reel of 200 relays
5	-	-	-	-	Tape and reel of 500 relays
9	-	-	-	-	Tape without reel
T	-	-	-	-	Soldered on a connectorized test fixture
-	0	0	0	0	Solder pins
-	5	-	-	5	D-Sub connector
-	-	-	-	-	Certificate of conformity	10. Documentation
-	-	-	-	C	Calibration certificate
-	-	-	-	R	Calibration certificate + RF curves

문서 자료

제목	다운받기
SMT Power Micro SPDT (10 GHz)	다운로드
SMT Power Micro SPDT (10 GHz)	다운로드
SPDT (50 GHz)	다운로드
SPDT (18 GHz)	다운로드
High performance SPDT (40 GHz)	다운로드
