9010-50

클램프 온 프로브

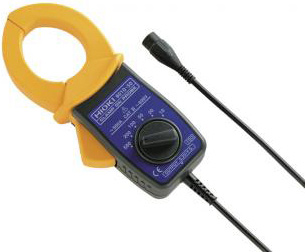

CLAMP ON PROBE 9010-50
CLAMP ON PROBE 9010-50
Multi-range 500A Voltage Output Sensor for Capturing Waveforms with DMMS
Hioki current sensors are best-in-class devices for accurately capturing a wide range of current levels. The 9010-50 is multi-range 500A AC voltage output clamp sensors for capturing waveforms with DMMs
모델 설명 Quote
9010-50 Cart

For 50/60Hz commercial power lines; no external power supply required.

주요 특징

  • DMM용 저가형 clamp 센서
  • 최대 6개의 범용범위용

■ 기본 사양

CLAMP ON PROBE 9010-50
전격 전류 AC10 ~ 500 A, 6레인지
정확도 ±2% rdg. ±1% f.s. (45 ~ 66Hz)
주파수 특성 40 ~ 1 kHz 에서 정확도에 가산,
진폭: ± 6% rdg.(10,20A)
±3% rdg. (50A 레인지 이상)
출력 전압 레이트 AC 0.2 V f.s. ※f.s.은 설정 레인지값, 본 기기의 출력은 AC 생파형 전압입니다. 입력 임피던스가 1mΩ 이상인 기기에 연결해주십시오.
최대 입력 전류 150 Arms연속 (10/20/50 A 레인지)
400 Arms 연속 (100/200 A 레인지)
650 Arms 연속 (500A 레인지)
※40 ~ 100 Hz: 100%, 100 Hz ~ 1 kHz: 50% 의 derating 이내
대지간최대정격전압 AC 600 Vrms (50/60 Hz, 측정 카테고리III )
측정가능도체경 φ 46 mm 이하
치수 및 질량 78W × 188H × 35Dmm, 420g,코드길이:3m
부속품 사용설명서x1
