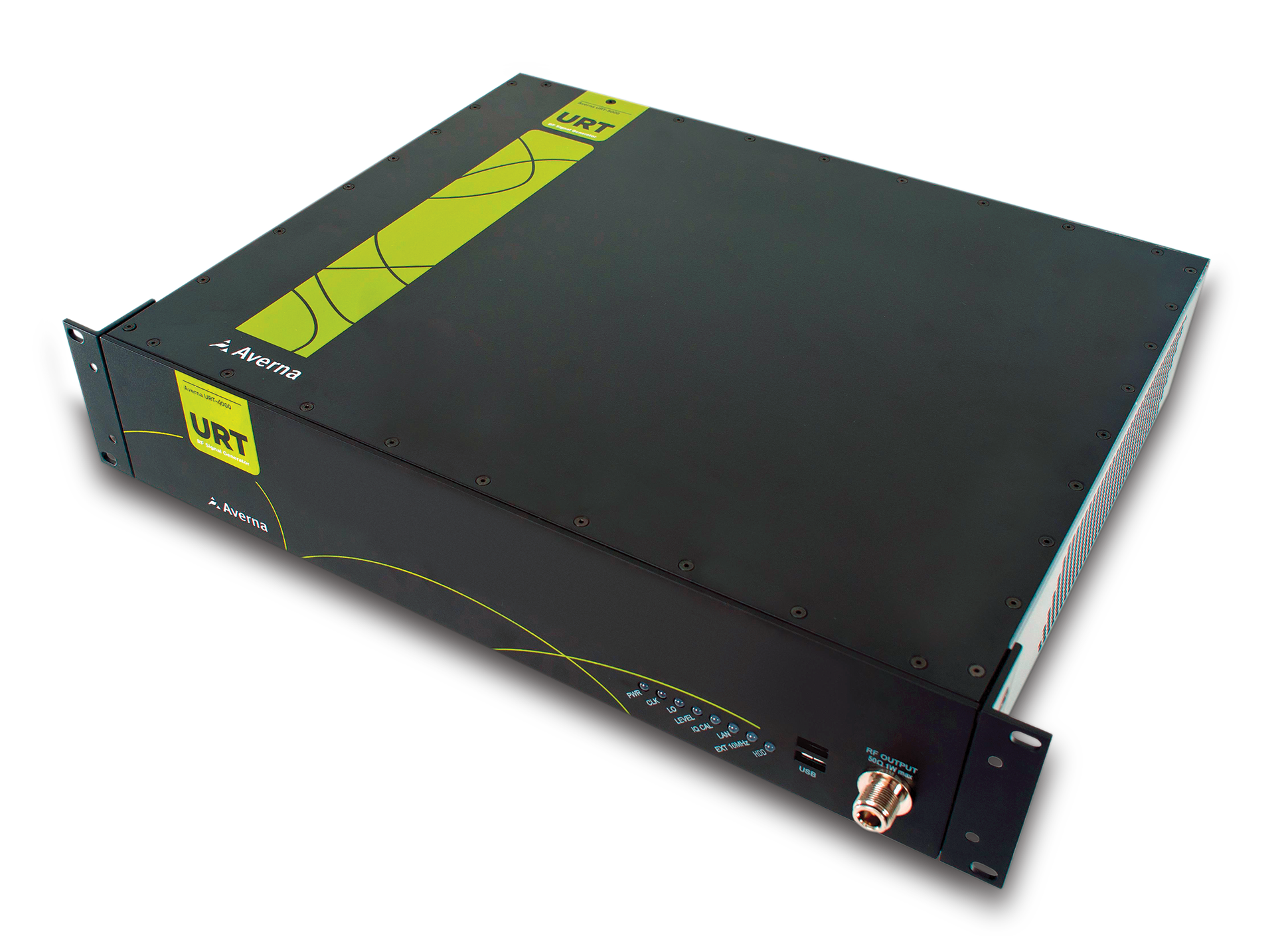

URT-4000 RF 신호 발생기

RF 수신기 품질을 가속화해야 합니까?

URT-4000은 애버나의 특정 프로토콜 신호 생성 툴킷 및 신호 라이브러리를 사용하여 수신기 테스트, 생산 및 지원을 위한 일반 네비게이션 및 브로드캐스트 라디오 신호를 생성 및 손상시키는 첨단 신호소스입니다. URT-4000은 무선 제조 요구에 최적화되어 있으며 Functional Test, ATE, End-of-Line 및 기타 테스트 스테이션에 이상적인 RF 신호 발생기입니다.


생산성 향상 기능 제공

URT-4000은 원격 시스템 상태 및 팬 모니터링, 처리량 향상을 위해 맞춤형 신호 생성을 위한 사용하기 간편한 원격 API, 프로토콜 및 레벨 설정 간에 빠른 스위칭 시간과 같은 제조 테스트에 중요한 기능을 가지고 있습니다.

주요 기능 및 이점

중요한 법적 주의사항 : 모든 국가는 무선 신호의 송수신 및 녹음을 규제하는 다른 법률을 갖고 있습니다. 사용자는 URT-4000을 무선 신호의 송수신 및 기록을 관할하는 모든 현지 및 적용 법률 및 규정을 준수하여 사용하는데 전적인 책임이 있습니다. 에버나(Averna Technologies Inc.)는 이러한 제품 사용에 대한 책임을 지지 않습니다. 에버나는 사용자가 어떤 라이선스가 필요할 수 있으며 사용하기 전에 어떤 제한이 적용될 수 있는지를 결정할 것을 권장합니다.

툴킷 TOOLKITS

AM/FM	RDS/RBDS (1 채널 또는 3 채널)
Sirius 및 XM – 타입 1 승인 및 제조	DAB/DAB+/DMB
HD 라디오 (IBOC)	TMC–RDS
GPS 제조 시뮬레이터 (Single Satellite or Constellation)

URT 툴킷 브로셔 다운로드

RF 출력 사양

주파수
출력 범위	140 kHz ~ 2.5 GHz
분해능	0.1 Hz
위상 노이즈@ 1 GHz	<-90 dBc/Hz, 1 kHz 오프셋
	<-95 dBc/Hz, 10 kHz 오프셋
	<-110 dBc/Hz, 100 kHz 오프셋
노이즈 층	-140 dBm/Hz @ 10 MHz 오프셋
내부 레퍼런스	+/- 0.2 ppm 초기 정확도
	+/- 0.8 ppm/년 에이징(aging)
	+/- 1.0 ppm 온도 안정성
진폭 및 전력
출력 범위	-140 dBm ~ +10 dBm P.E.P.
분해능	0.1 dB
정확성	+/-1.0 dB (>-110 dBm), +/-2.0 dB (≤ -110 dBm)
게인(Gain) 해상도, RF 재생	0.25 dB
최대 IMD 레벨	-60 dBm typ. (2-5 dBm tones)
고조파(Harmonics)	-30 dBc @ 0 dBm     * 참고 : 모든 사양은 √(12+Q2)=0.5FS에 적용됩니다.
기저대역
1 MHz ~ 20 MHz 실시간 BW
샘플 속도	25 MS/s
다이나믹 레인지	80 dB SFDR
출력 해상도	16 비트

연결성

RF 커넥터
RF 출력 (50Ω)	1 x N Female
	+20 dBm, +/- 16V DC, AC Coupled
LO
LO 입력	1 x SMA Female
	Freq. 150 MHz / 2.5 GHz 레벨 0/+5 dBm, 최대: +12 dBm
LO 출력	1 x SMA Female
	Freq. 150 MHz / 2.5 GHz 레벨 0/+5 dBm, 최대: +20 dBm
10 MHz 레퍼런스
10 MHz REF 입력 (50Ω)	1 x SMA Female
	Freq. 10 MHz 레벨 0/+10 dBm, Max.: +15 dBm
10 MHz REF 출력 (50Ω)	1 x SMA Female
	Freq. 10 MHz 레벨 +2 dBm, 최대: +10 dBm
100 MHz 샘플 클럭
클럭 입력 (50Ω)	1 X SMA Female
	Freq. 100 MHz 레벨 0/+10 dBm, 최대: +12 dBm
클럭 출력 (50Ω)	1 X SMA Female
	Freq. 100 MHz 레벨 +4 dBm, 최대: +20 dBm
트리거/Sync 입력(s) 및 출력(s)
입력 (50Ω)	2 x SMA Female
	주파수: PULSE 레벨: TTL 5 V TOL, 최대: -0.5/5.5 V
출력 (50Ω)	1 x SMA Female
	주파수: PULSE 레벨: TTL 5 V TOL, 최대: -0.5/5.5 V
이더넷
1 x 10/100/1000 Mbps RJ-45 LAN 포트
주변 장치
4 x USB 2.0/1.1 타입 A 주변장치 포트 (후면)
2 x USB 2.0/1.1 타입 A 주변장치 포트 (전면)
디스플레이
1 x DBHD-15F VGA 포트
준수
FCC 47 파트 15 클래스 A
유럽 지침 98/336/EEC 클래스 A (Emissions)
유럽 지침 2002/95/EC (RoHS)

환경

준비 시간
60 분 @ 20˚C (typ.)
무게
15 kg (33.06 lbs)
사이즈 (H x W x D)
단위	2 U
랙마운트	48 cm (19 in)
깊이	40 cm (16 in)
착탈식 랙 이어 및 핸들
온도
작동	5˚C (41˚F) ~ 45˚C (113˚F)
스토리지	-20˚C (-4˚F) ~ 70˚C (158˚F)
상대 습도
10% ~ 90% (비응축)
캘리브레이션
2 년
보증
24 개월
전원
90-264 VAC
50/60 Hz
125 와트 (typ.)
IEC 60320-C14 전력 커넥터 입구
IEC 60320-C13 ~ NEMA 5-15P, 3 m (9.8 ft) 북미 전원 코드 포함
IEC 60320-C13 ~ CEE 7/7, 3 m (9.8 ft) 유럽 전원 코드 포함
