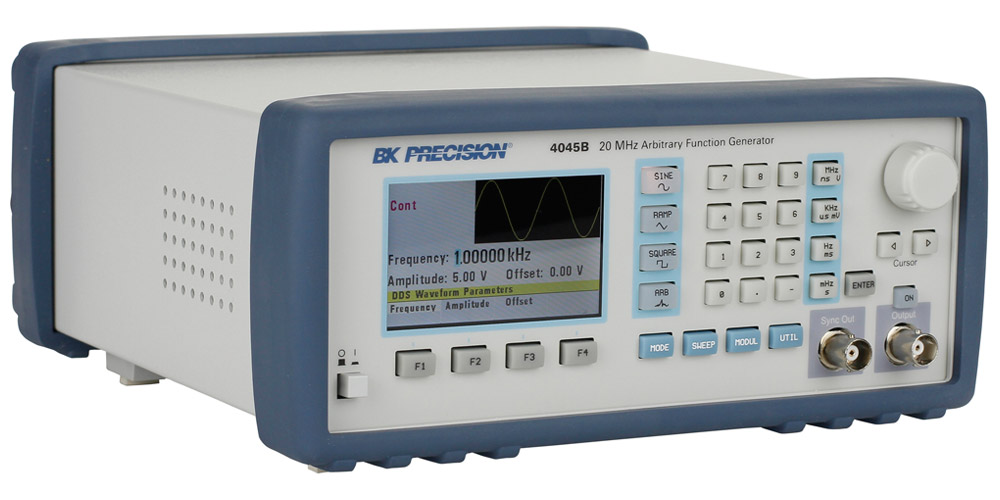

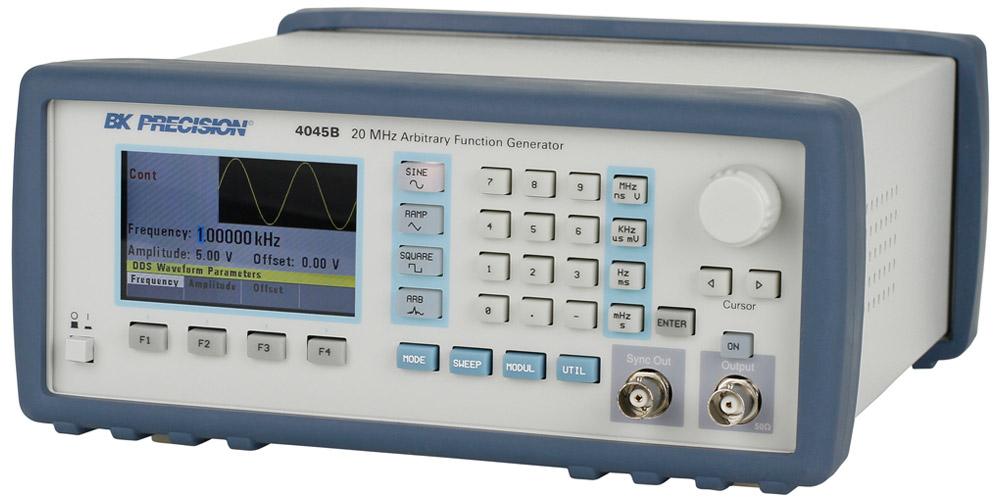

4045B 12MHz 및 20MHz DDS 스위프 함수 발생기
)
)
)
)
모델 4045B는 임의 파형 기능이 있는 다목적 20 MHz DDS 스위프 함수 발생기 입니다. 계측기는 최대 20 MHz의 사인 및 방형 파형, 최대 2 MHz의 삼각형/램프 파형 및 높은 신호 정밀도 및 안정성으로 임의 파형 (12 비트, 50MSa/s, 1k 포인트)을 생성합니다. 0 ~ 10Vpp의 가변 출력 전압을 50 Ω으로 제공 (개방 회로의 경우 최대 20Vpp)하는 4045B는 또한 선형 및 로그 스위프, AM/FM 변조 및 지속적으로 가변적인 DC 오프셋을 제공하여 올바른 바이어스 레벨에서 신호를 회로에 직접 주입합니다.
| 모델 | 설명 | 소비자가 |
| 4045B | 12MHz 및 20MHz DDS 스위프 함수 발생기 | 가격 문의 |
- Sine, square, triangle, and arbitrary waveform generation
- Bright color LCD display with waveform preview
- Linear and logarithmic sweep
- AM/FM modulation
- Adjustable duty cycle
- Independent DC offset amplifier design allows large offsets on small amplitude (e.g. 10 mV) waveforms
- Low-jitter square wave generation for simulating reliable clock signals, generating triggers, or validating serial data buses
- Store and recall instrument settings
- Output On/Off button
- Internal/external triggering
- Gate and burst mode
- Built-in counter
- USB interface with SCPI-compliant command set
- Short circuit and overvoltage protection on all inputs and outputs
| Model | Frequency Range |
Type | Arbitrary | Modulation | No. of Channel |
Interface | ||||
|---|---|---|---|---|---|---|---|---|---|---|
| Waveform Length |
Sample Rate |
AM/FM | Other | |||||||
| 20 MHz | Digital | 1 kpts | 50MSa/s | int/ext | counter | 1 | USB | - | - | |
Literature
| 제목 | 다운받기 |
|---|---|
| 4045B 메뉴얼 | 다운로드 |
| 4045B 데이터시트 | 다운로드 |
